应急管理指挥通信系统

发布日期:2022-08-02 点击次数:416

1.概述

1.1.背景描述

当前，政府在城市应急处置工作中遇到各种新问题，事故灾害、公共卫生和社会安全等领域暴露的问题也日渐突出。为提高政府及各行业部门对紧急、突发事件的快速反应和抗风险的能力，建设一套完整的救援指挥调度系统并为公众提供更快捷的紧急救助服务，已成为社会迫切关注的话题。

国务院颁发的《国家突发公共事件总体应急预案》条例中明确指出“建立及健全应对自然灾害和社会安全等方面的社会预警体系，形成统一指挥、功能齐全、运转高效的应急机制，提高保障公共安全和处置突发事件的能力，使政府全面履行职能”。

随着社会经济和文化生活的不断发展，公众服务和公共安全已经成为政府部门和各行业部门的一个尤为重要的工作。针对行业的发展趋势推出了一套融合通信系统，集成语音、视频、数据调度功能，实现跨地区、跨部门之间的统一指挥协调，快速反应、联合行动，真正实现社会服务的联动，有效应对突发性公共事件。

1.2.现状分析

自建国以来，我国应急管理体制应对的危机范围逐渐扩大，其覆盖面从以自然灾害为主逐渐扩大到覆盖自然灾害、重大疫情、生产事故和社会危机四个方面。在政府行政管理机构做大的调整的情况下，一个依托于政府办公厅（室）的应急办发挥枢纽作用，协调若干个议事协调机构和联席会议制度的危机管理的新体制初步确立。但在实际运行中，由于应急指挥系统技术落后，且各应急系统相互独立，极大的制约了政府部门新制定的危机处理机制的实施效果，总的来说近年来各级政府的应急指挥系统存在以下问题：

信息传递过程复杂：指挥中心往往无法及时获取现场的视频画面，分散于不同地点的领导、专家、应急队伍之间只能通过手机、对讲机、视频会议等通讯手段进行分别沟通，难以进行统一的会商。
管理调度效率低下：应急指挥业务是一个覆盖面广、涉及多部门协同的工作，已建设协同办公系统、语音调度系统、语音会议系统、视频会议系统、视频监控系统、综合指挥系统，但由于各系统间缺乏紧密的互动和协作，导致大量信息孤岛的存在。难以在效率上得到进一步的提高。
稳定性比较差：传统应急指挥通常不会考虑到系统的冗余备份能力，任何一个环节出现问题，都会导致应急指挥过程的中断，同时在信息传递的保密方面也欠缺考虑，重大问题决策问题有泄密风险。

2.总体设计

2.1.设计目标

融合通信系统的建设主要基于各行业内部专网，本着将已有资源最大化利用，进一步建立、健全日常综合指挥调度管控、突发事件预警和应急保障机制，提高各行业指挥效率。

融合通信系统建设通过灵活的分布式部署，进行多级部署，提高远程调度能力；通过各职能部门指挥调度系统之间的互联互通，提高协同调度能力；通过各类音频、视频、数据的全面整合，提供多业务联动调度；通过对各类业务信息系统的资源整合，解决各类业务信息系统的孤岛效应。

通过融合通信系统的建设，最终实现跨区域、跨部门的统一指挥协同，实现对突发事件的快速上报、统一部署、迅速处置和联合行动，提高各行业的指挥能力。

2.2.方案架构设计

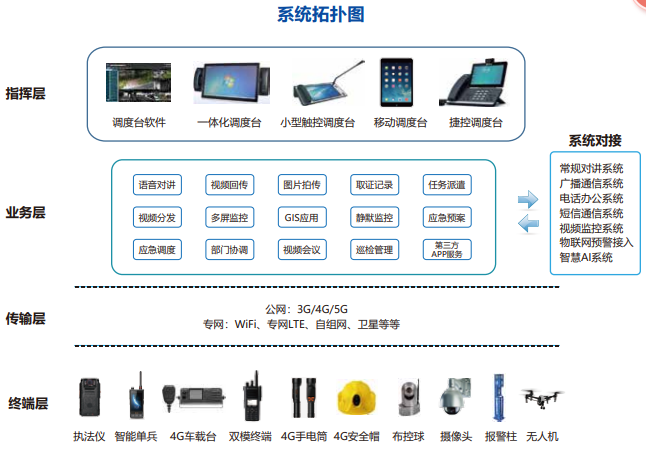

系统将音频、视频、数据进行高度融合，构建“平战结合”的指挥调度模式，既满足了平时的日常办公、会议会商、应急培训、应急演练需求，也能够应对战时的应急指挥、应急救援、应急决策等要求，达到统一指挥、联合行动的目的，为用户的日常管理和应急处置提供有效支撑，最大化地提高应急处置效率。

指挥层：系统可以为用户提供多种表现方式，如触摸屏一体化调度台、普通PC机、一机多屏PC、移动调度台等PC应用终端。
业务层：语音对讲、视频回传、图片拍传、取证记录、任务派遣、视频分发、多屏监控、GIS应用、静默监控、应急预案、应急调度、部门协调、视频会议、巡检管理，等等，主要完成本系统业务功能的逻辑应用，以及融合通信接入，包括常规对讲系统接入、广播通信系统接入、电话办公系统接入、短信通信系统接入、视频监控系统接入、物联网预警接入、智慧AI系统接入，等等。
支撑层：支持本地部署、云部署两种部署方式，基础数据支撑包括调度主机、各类接入板卡、各类接入网关、各类业务服务器及其他硬件设备，Linux操作系统。
传输层：系统支持各类通信传输网络的接入融合，能够实现和卫星通信、3G/4G/5G/1.4G、GSM/CDMA、有线IP网络、PSTN、WIFI等各类有线/无线通信网络的融合接入。
终端层：系统支持各类音频、视频、数据终端的融合接入，包括执法仪、智能单兵、4G车载台、双模终端、4G手电筒、4G安全帽、布控球、摄像头、报警柱、无人机、卫星电话等各类终端的融合接入，通过展现层各操作终端，可直接对接入终端进行统一调度。

2.3.系统组网设计

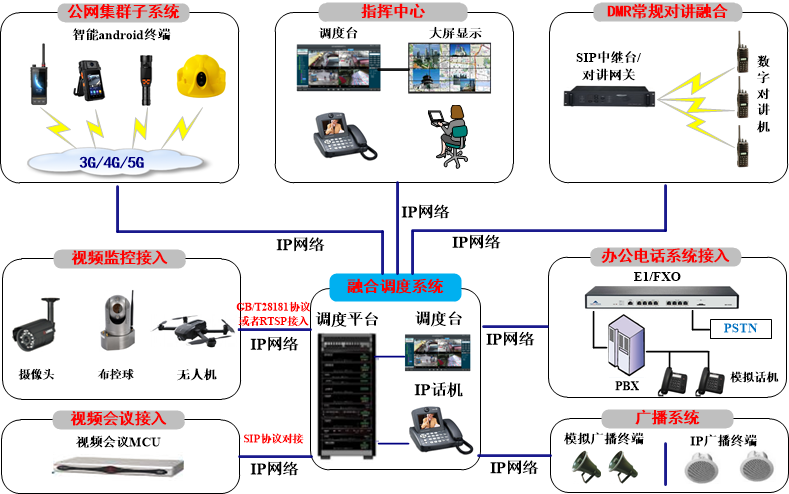

系统将音频、视频、数据进行融合和联动，形成一体化的“平时协作，战时应急”的融合通信系统，系统组网图如下图所示：

应急融合通信平台是采用NGN通信技术，以软交换为核心，实现多种通信网络融合、多种音频融合、多种视频融合和多业务融合的综合指挥通信系统。有效融合已建/在建的音视频、数据相关资源，打破各部门间的信息孤岛，实现信息链路在多层级之间、多网系之间、多业务之间的全程贯通，满足紧急情况下，助力各部门打造集互联互通、指挥调度于一身的融合通信平台，实现高效指挥。

在指挥中心机房部署调度主机、视频会议主机、监控视频接入网关、语音接入网关、对讲接入网关、调度台等设备，为指挥中心提供音视频多媒体调度、录音录像、GIS调度、APP调度等业务功能的提供基础支撑。

在领导办公室和值班室部署桌面指挥终端，融合语音通话、视频通话、统一通讯录、会议会商、视频监控查看等功能，具备多方会议、一键呼叫、自动应答、便捷操作等特点，实现指挥桌面化、便捷化。

在应急事件现场，现场救援人员通过智能终端安装APP或者穿戴式单兵，将现场救援情况、音视频画面回传至指挥中心，实现指挥移动化。

系统进行能力开放，将系统业务功能进行接口封装，统一为上层业务应用提供API开发接口，供第三方业务平台进行集成调用。

3.系统设计

融合通信系统将语音、视频、数据进行高度融合，通过“一套平台一个操作台”即可实现对系统汇接的各类通信终端、视频终端、数据资源进行统一指挥调度，满足不同行业用户的各类日常管理和应急处置的指挥调度需求。

3.1.指挥中心融合通信平台

3.1.1.指挥调度功能

系统提供了丰富、全面的多媒体调度功能，包括基本呼叫、基本语音调度和增强调度功能。

用户可以进行语音通话和使用呼叫保持、呼叫等待等基本呼叫功能；通过调度台，可以使用单呼、会议、广播、热线等基本语音调度功能，还可以进行强插、强拆、监听、禁话、转接、桥接、代答等调度操作；随着系统在各行业中的推广和不断吸收新的应用模式。

3.1.1.1.基础调度

1）语音通话

语音通话是点对点功能，调度台和调度终端可通过通信录或拨号盘呼叫其他调度用户。

接收到语音通话的请求后，系统将为主被叫双方建立SIP会话，并双向转发双方的音频媒体流至对端。如果开启了“录制”服务，则此次通话中的所有音频媒体流将同时被VCR拷贝并存储下来。

2）呼叫等待

当呼叫一个调度用户时，如果被叫方处于通话状态，系统会提示被叫方有新的呼叫进入，被叫用户可选择继续原通话，或接通新的通话。如果用户选择继续原通话，则主叫方的线路将一直保持连接和等待接通状态，直到被叫接听或连接超时。

3）三方通话

两个调度用户通话时，调度台可以发出邀请，将第三方加入通话中形成三方通话。

4）呼叫转移

系统支持为调度用户盲转和协商转。

3.1.1.2.基本语音调度功能

1）单呼

调度台可以通过选择某个成员图标，进行点击呼叫，也可以通过拨号盘，进行外部号码呼叫。所有调度终端之间也可以通过通信录或直接拨号的方式进行呼叫。

2）强插

调度台选中正在通话用户后，点击强插按钮，可以插入到选中用户的通话中，形成三方通话。

3）强拆

调度台选中正在通话用户，点击强拆按钮，可以直接与选中用户开始通话，原来与被选中用户的通话方被拆出通话。

4）代接

调度台选中正在振铃的用户，点击代接按钮，可以代替被选中用户应答来电。

5）监听

调度台选中正在通话的用户，点击监听按钮，可以听到被选中用户通话内容，被监听用户不能听到监听者声音。

6）禁话

调度台选择需要禁话的用户，点击禁话按钮，可以对选中的用户进行禁话，被禁话的用户不能够拨出其他分机，也不能被其他分机呼叫。

7）盲转

当调度台与其中一个用户正在通话时，需要将通话转接到另外一个用户处，选择需要转接的用户，点击手动转拨按钮，可为这两个用户建立通话。

8）协商转

当调度台正在分别与2个用户正在通话中时，需要将通话中的2个用户转接，点击转接按钮，与调度台通话中的2个用户之间建立通话。

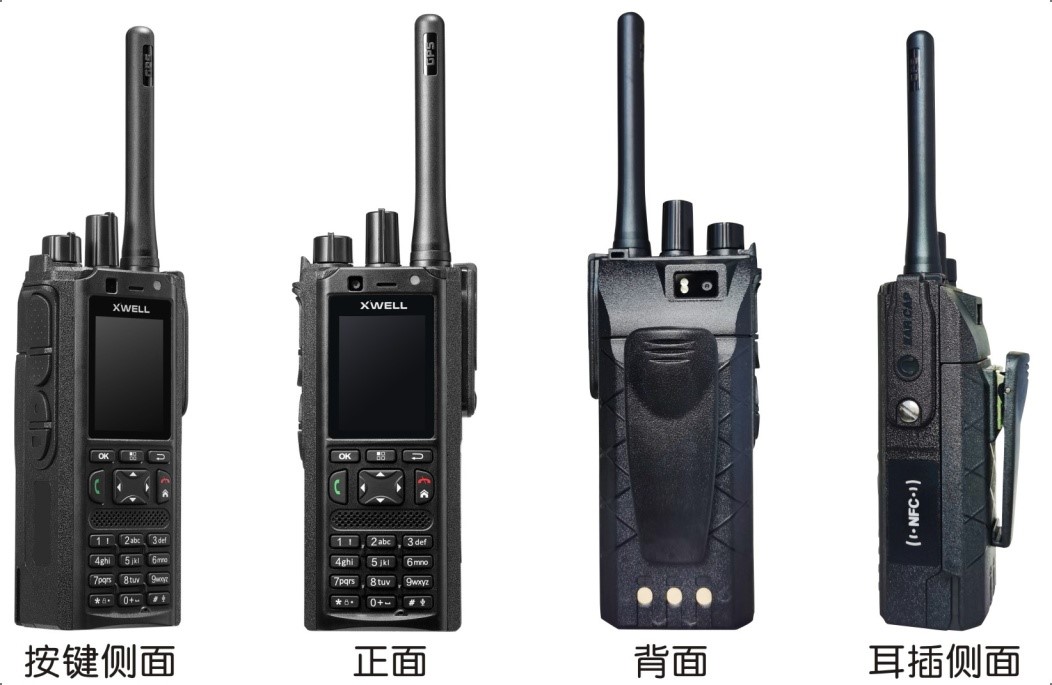

9）集群对讲

手台可以通过按下PTT键发起对同组成员的对讲操作，如果需要切换分组，可以通过旋钮进行调整。在对讲时采用半双工通讯方式，一方发言其他终端收听。

系统支持基于3G/4G/5G公网和WiFi、TD-LTE专网、等专网的集群对讲，终端只需按下PTT键即可实现一键式对讲，并支持多组、多级别对讲和紧急呼叫。

系统的集群对讲功能的实现采用IP组播和多路单呼两种模式。

10）固定组对讲

可配置对讲组及对讲组号码，组内成员只能是内线号码而不能是外线号码。组内所有成员都可以申请话权讲话，也可以释放话权后处于听讲状态接听组内其他成员讲话。

11）话权申请

终端用户可以按PTT键向对讲组申请话权，申请话权成功后，该用户可以讲话，组内其他用户可以听到该用户的讲话内容。

12）话权释放

处于话权状态的终端用户，可以松开PTT键释放话权，释放话权成功后，该用户处于对讲监听状态，可以听组内其他成员讲话。

13）对讲监控

对讲监控功能用于调度台用户实时监控对讲组的动态信息。“对讲监控”列表中显示系统中所有已配置的对讲组的当前信息。

14）动态重组

调度员可以动态调整一个对讲组的成员，调整完毕后，新加入对讲组的成员可以接到对讲组的呼叫，被从对讲组删除的成员无法接到对讲组的呼叫。

15）广播

调度台可以对基本组广播，广播时调度台发言其他成员收听，成员可以挂机主动退出组播，调度台挂机后组播结束，其他成员自动挂断。

在声源选择上有两种方式，一种是通过麦克风直接人工发言；一种是选择已储存的声音文件，通过广播方式进行播放。

16）会议

调度台可以对基本组和扩展组发起会议呼叫，组内成员接听后开始会议，会议中所有成员都可以发言，调度台挂机后会议自动结束。

17）热线

每个调度台用户可以设置多个热线按钮，点击工具按钮“调度台设置”可以定义按钮名称和号码，通过热线按钮可以直接拨打设定好的热线电话。

18）夜服

当调度员临时离开调度台坐席时，可以开启夜服功能，将来电全部呼叫转移到其他有线或无线分机，这种情况下，借助无线网络覆盖，可以更方便地进行指挥调度工作。

19）线路切换

调度台具备多条语音通道，在日常调度工作中，为了保证调度台的通信畅通，调度员可以通过在这些线路来回切换来同时接听多路通话。当一路在通话时，其他通话被暂时保持住，此时对端用户收听预先录制的通话保持音。

当设定了联动话机后，就可以无限扩展调度台的语音通道，有多少联动话机就具备多少通道可以使用。

20）振铃组、轮询组业务

通过调度机可以设定作业人员为振铃组或轮询组，当针对某作业小组进行调度时，只需拨组号即可实现全组同时振铃或依次振铃，只要有一个人接听即停止振铃。

21）对讲监听

当调度员在对讲中，按下对讲监听键，调度员放弃话权，成为听讲方。

22）对讲抢话

当调度员在对讲中，按下对讲抢话键，调度员会去排队抢话权，成功的话，调度员将成为话权方。

3.1.2.视频调度功能

系统建成后，可在指挥中心、临时指挥所、任务现场之间实现多方高清音视频会议。

单台视频会议服务器支持64方1080P高清音视频会议，不仅可以在会议室集中开会，也可在野外环境下、机动条件下召开跨区域的多方音视频会议，各通信终端可按需求随意部署、随遇接入。

系统还支持接入第三方厂家的视频会议系统，支持H.264、MPEG、MPEG-4等视频编码，系统可通SIP协议以及背靠背等两种对接方式与视频会议系统对接，实现应急指挥平台与其他视频会议系统的互联互通。

3.1.3.单兵调度功能

在处置突发事件的过程中需要与指挥中心进行交流，紧急情况还需要快速报警并上传相关材料如录音、录像、图片等，同时指挥中心需要对处置突发事件过程进行监管，实时了解救援人员的工作状态和地理位置，并对紧急情况进行指挥调度，以利于对整个处置过程进行管控。另外，救援人员之间也需要进行实时交流，以利于对突发事件动态和周围状况的及时了解。

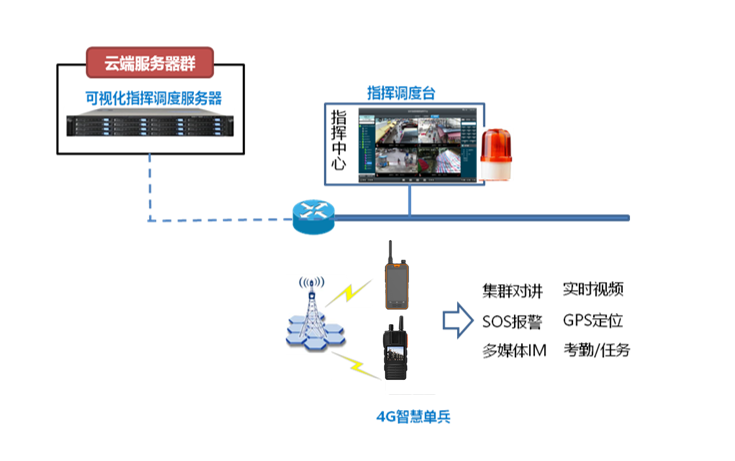

单兵救援系统拓扑结构示意图如下所示：

单兵救援系统拓扑结构示意图

单兵通信调度系统提供了无距离限制的语音集群对讲，实现丰富的多媒体功能，支持多媒体消息，视频图片上报及实时视频回传等功能，让对讲有了新体验。该系统用的优点在于：

高质量的语音处理技术，适应复杂的网络环境，提供流畅、清晰的语音。
丰富的多媒体IM功能，包括文字、图片、语音、视频、文件。
支持视频直播，指挥调度台上同时监控多路视频。
终端支持GPS定位。
调度平台可以提供多种功能，包括组织架构管理，上报内容管理，实时视频查看，位置调度管理等，终端实时位置展现，圈选呼叫和历史轨迹回放等。
支持语音调度功能，包括语音呼叫、视频呼叫、强插、强拆、监听、代答、盲转、协商转、三方通话、电话会议、语音广播、文字消息等调度功能。
支持视频调度功能，包括远程视频监控单兵视频、视频直播等功能。
支持多方会议功能，指挥中心可以创建和发起多方语音会议，实现远程语音指挥调度。

3.1.3.1.用户基础资料管理

用户基础信息，包含用户的账户信息、个人信息、组织架构信息等，调度人员可以对用户的信息进行方便有效的管理和维护。

平台权限管控：组织架构直接体现人员范围权限，人员范围权限是根据组织架构自上而下，及下一级部门的人员，只能看到当前和比自己低级别部门的人例如：

总局调度员，可以在平台对下属各个分部人员进行监控和调度，而各个分部调度员，只能对自己以下部门的人员进行监控和调度，从而达到了数据统一，平台权限隔离的设计。

3.1.3.2.集群对讲

用户可以通过手机应用，创建集群对讲，添加或移除成员，或对成员信息进行管理，通过应用提供的对讲界面进行呼叫、收听，也可直接呼叫平台管理员与平台直接进行对讲。

平台管理员可以通过平台，创建集群对讲，设置群组的优先级，设置群组成员的优先级，也可直接与手机进行对讲。

单呼：指用户一对一的即时对讲。用户可以通过对讲按键直接发起呼叫。

临时组呼：指通过手机终端内的通讯录临时组建群组，通过按对讲按键对临时群组发起呼叫，需要注意的是组内成员必须持有对讲手机终端、开通对讲业务以及在网络环境正常的情况之下使用。

组呼：指通过群组标识呼叫并加入到群组中。呼入到群组的成员就可以通过按PTT键说话了。

多会话支持：客户端可以同时接入到多个群组中，这些群组有人讲话都可以收听，但用户的发言权只有一个，因此只能选择其中一个群组发言，需求在另外一个群组发言时，需要切换发言权到该群组中。

成员优先级：通话过程中，本组优先级较高的成员可以直接抢夺低优先级成员的讲话权。

提供了丰富的多媒体消息，支持文字、语音、图片。

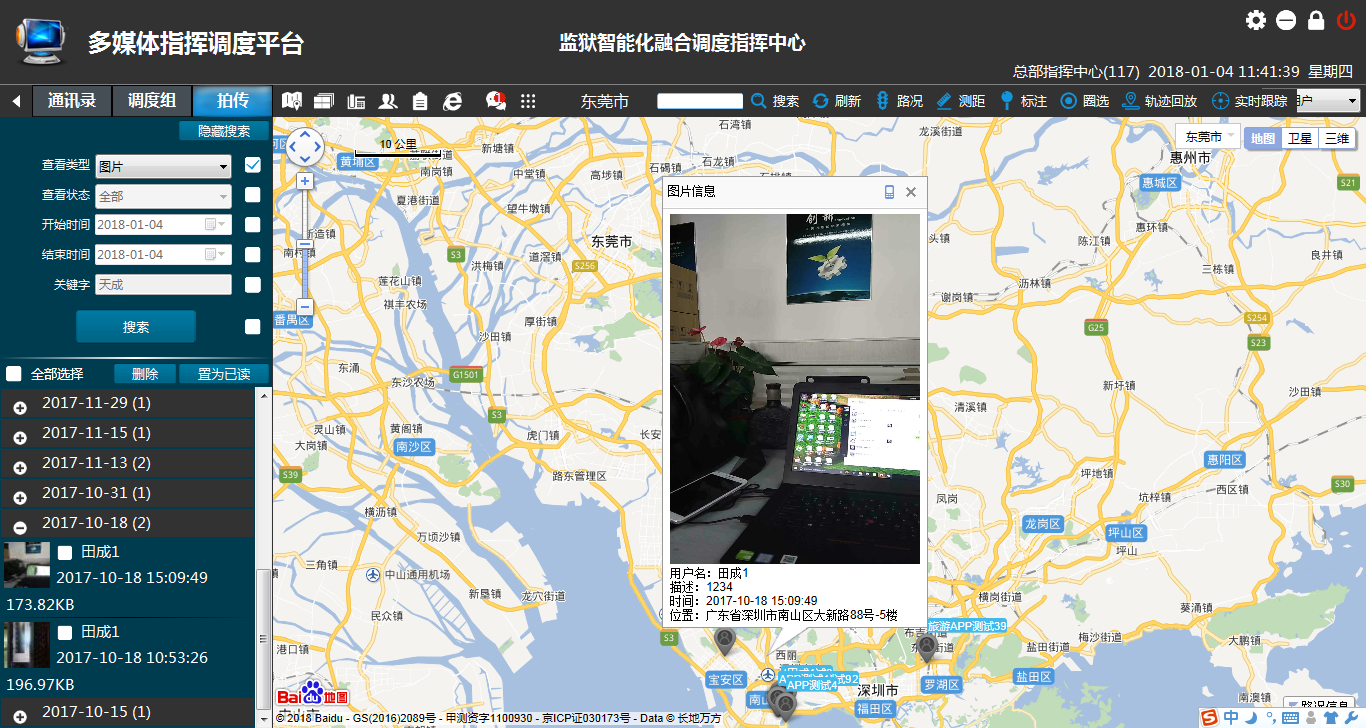

3.1.3.3.现场图文上传

为了方便用户在工作过程中对工作过程形成图片或视频证据，为取证提供方便，可通过现场上报功能上传图片或录制的视频。

管理员可以在平台查看这些图片和视频的相关信息，包含上传者，上传时间，上传时具体位置等。

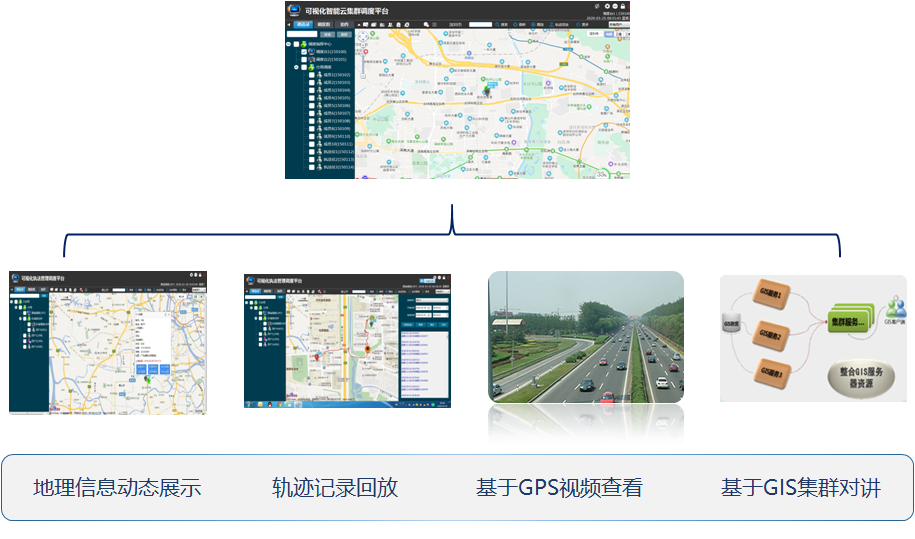

3.1.3.4.基于GIS扁平化指挥调度

成员位置，实时呈现

历史轨迹，在线查询

一键圈选，快速指挥

GPS/北斗/AGPS定位

3.1.3.5.轨迹回放

在某一个特定时期，由于某些事件，调度人员可能需要对某个用户的这段时期的行动轨迹进行抽取，并分析，那么这样的场景下，轨迹回放功能就能为您解决这个需要，在选定开始时间和结束时间后，该用户的轨迹就会展示在地图上，在数据区域，您还可以查看，该轨迹的构成点，每一个点都包含详细的时间，和上报时是卫星定位还是基站定位，以及这个点的地址，同时，这个点在地图上也可以查看。

主要是通过将实时上报的位置信息进行排序并重新整理为2个一组的数据，在地图上标记并连线，以达到运动轨迹的描述。

功能主要依托于手机上报位置，后期经过算法重新整理展示。

3.1.3.6.电子围栏

主要用于对手机侧用户日常工作区域的管控，由于调度人员不可能24小时关注屏幕上的每一个工作用户，那么电子围栏就成为工作时违反工作区域规则的一个预警平台，从规则性出发，电子围栏支持禁入，禁出规则：

功能主要依托于手机上报位置，围栏图形中包含点的算法等来对图形覆盖面积内是否包含该点来进行分析，并最终根据围栏规则确认是否为预警点。

3.1.3.7.圈选呼叫

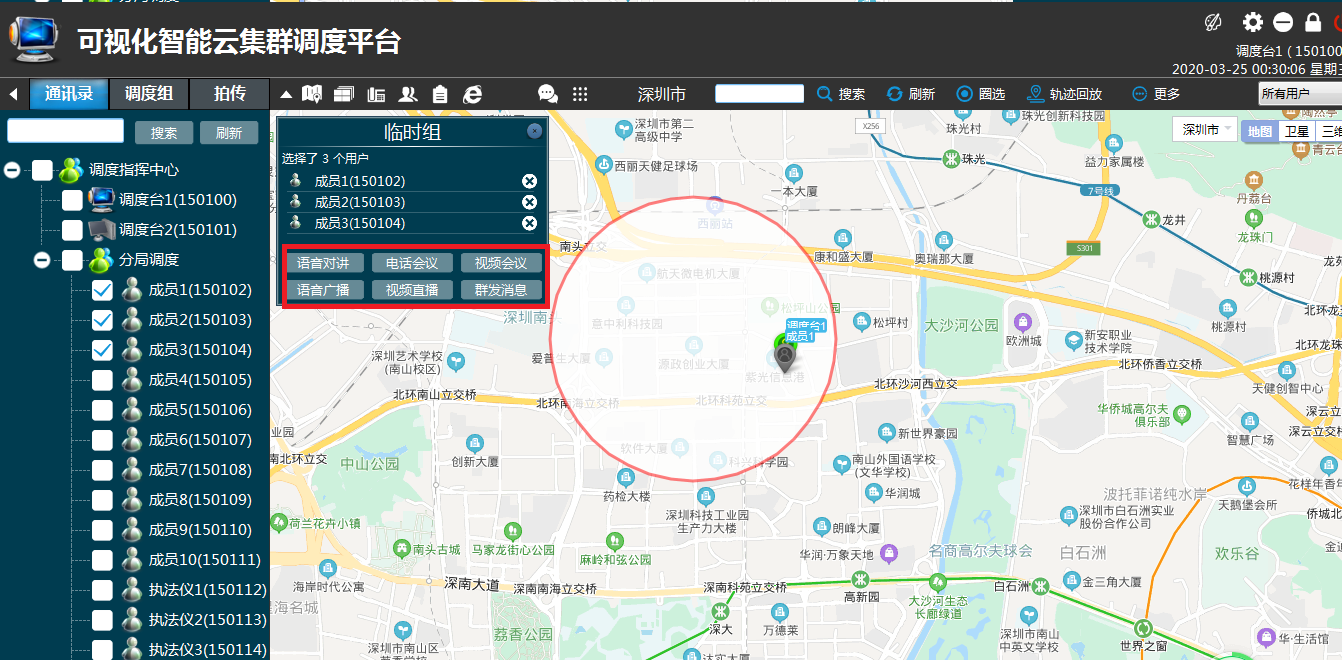

为了方便调度，用户可以通过在地图中画圈的方式，然后把圈选中的区域的在线用户进行呼叫。

3.1.3.8.实时视频

调度人员可以远程打开手机侧摄像头，并开始录制视频，将视频实时回传给平台，通过该功能，可以满足平台对事件现场的事实监控，并根据监控过程通过对讲对现场进行执行策略，该视频会成为历史保留，满足证据留存的需要。

手机端发起视频回传：手机端发起视频回传后频道内成员都可以查看该视频，并且在调度平台可以对这个视频进行实时查看。

平台要求手机端发起视频回传：平台调度人员可以让某个用户的手机开始录制视频，并在调度平台可以对该视频进行查看。

3.1.3.9.多媒体IM

调度人员可以和现场工作人员基于群组或点对点进行多媒体消息交互，包括语音录音、视频录像、文字、图片和位置。通过更多的交互形式快速进行远程协商，同时可以作为后期查证的依据。

3.1.4.智慧存储功能

系统支持2种录音录像方式：通过调度机内部录制和调度台本地录制。系统支持单呼、会议、广播和对讲录音。同时系统还支持音视频文件上传，包括云端集中存储和异地存储两种方式

录制后，录音文件保存到调度机服务器上，通过调度机WEB管理页面可调阅、下载。

调度台本地录制后，录制文件保存到调度台本地。。

3.1.5.融合通信对接说明

通讯调度系统部署在指挥中心，用于实现一键式内外通讯集中调度，建立并管理畅通、有序的日常与应急通讯信道，确保紧急通讯需求得到优先满足。

通讯调度系统基于融合通讯设备提供跨通讯技术和网络的融合通讯，建立包含固定电话、手机、无线对讲、有线对讲、公共广播等通讯手段的联合通讯信道。

3.1.5.1.电话语音系统接入

融合通信系统可提供E1、环路中继和SIP中继等方式与运营商PSTN系统或用户本地的PBX系统对接。系统支持以E1/SIP中继作为主要中继手段，环路中继作为备用线路，以保障在极端情况下通信线路的畅通。

数字中继接入

若第三方语音系统与融合通信系统不在同一机房，可采用远端数字中继网关接入，再通过IP网络/内部专网接入融合通信系统。

系统可通过同轴线缆（E1）方式接入第三方语音系统主机，实现与第三方语音系统内通信终端之间的互联互通。

环路中继接入

若第三方语音系统与融合通信系统不在同一机房，可采用远端环路中继网关接入，再通过IP网络/内部专网接入融合通信系统。

系统可通过双绞线（FXO）方式直接接入第三方语音系统主机，实现与第三方语音系统内通信终端之间的互联互通。

SIP中继接入

第三方语音系统主机支持标准SIP协议，可通过SIP中继方式与融合通信系统对接，实现与第三方语音系统内通信终端之间的互联互通。

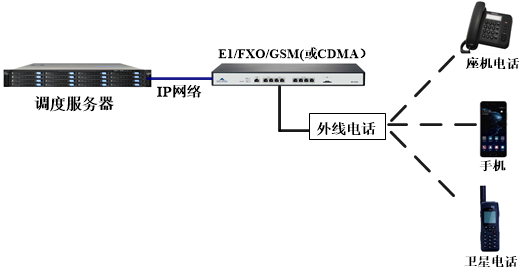

3.1.5.2.外线接入

语音模块是智能指挥调度平台核心模块，是迅速下达命令、协同指挥的有效手段。实现指挥调度平台与公共交换电话网（PSTN）、公众移动通信（GSM/CDMA/4G）、卫星电话，等多种外线电话互通，实现语音互通的多种备份。

3.1.5.3.窄带对讲接入

“2+4”宽窄带融合对讲调度系统将窄带的此岸和宽带的彼岸浑然一体地连在一起，系统包括融合调度平台、DMR/PDT数字对讲系统、LTE专网对讲系统、3G/4G/5G公网对讲系统、各种无线对讲终端等全套设备，实现行业用户现有常规对讲、模拟/数字对讲、3G/4G/5G公网对讲、LTE专网对讲的融合接入，实现跨系统的混合对讲、互联互通和集中指挥调度。

3.1.5.4.广播系统接入

在实际的应用场景中，广播系统分模拟广播系统和IP广播系统，融合通信系统可根据具体情况提供对应的接入方式。

模拟广播接入

若融合通信系统与广播设备距离太远，可以采用远端广播接入网关接入，再通过IP网络/内部专网接入融合通信系统，通过融合通信系统即可实现对广播终端的进行广播通知。

IP广播接入
IP广播系统支持标准SIP协议时，融合通信系统与IP广播系统可通过SIP中继方式对接，IP广播系统接入后，通过融合通信系统即可实现对IP广播系统内终端进行点对点、分组区域广播通知。

3.1.5.5.视频监控接入

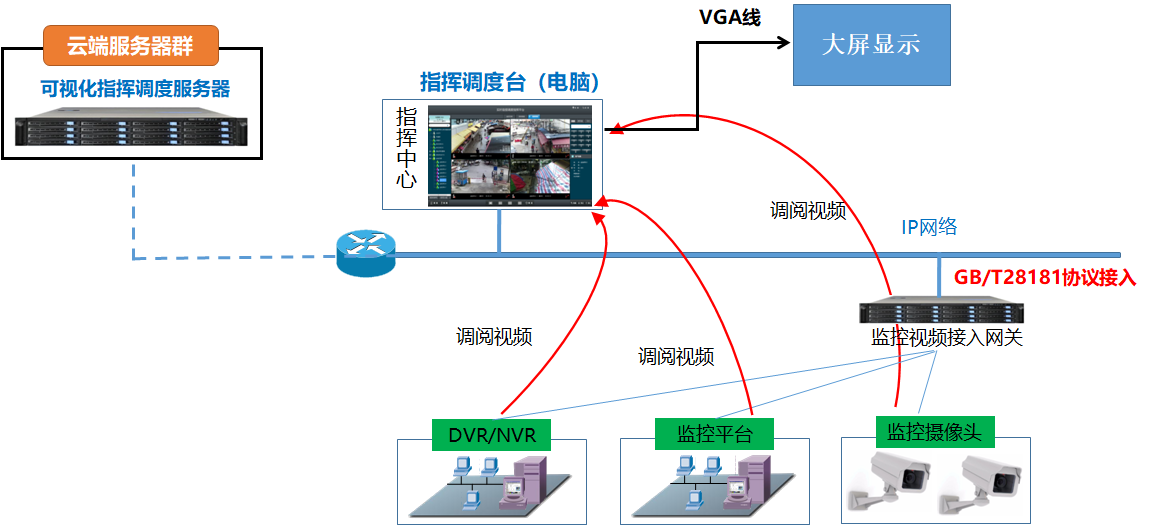

融合通信系统可以接入视频监控信息，支持H.265、H.264、MPEG、MPEG-4等视频格式。支持视频监控接入(GB28181)、管理。对于前端视频监控系统建设年代和标准可能不一致的，可以采用多种接入方式进行视频接入。

包括DVR/NVR接入、监控平台接入、监控摄像头接入，其中如果监控摄像头是模拟摄像头，则需要增加支持GB/T28181协议的网络编码器。

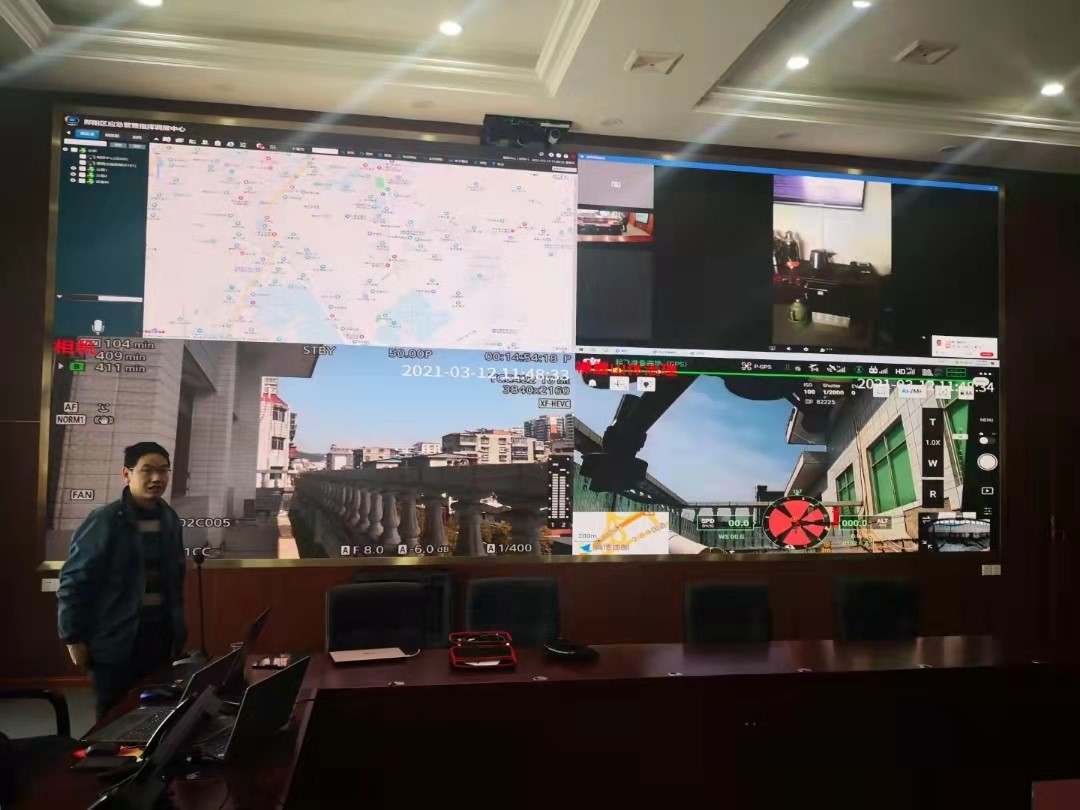

3.1.5.6.无人机视频接入

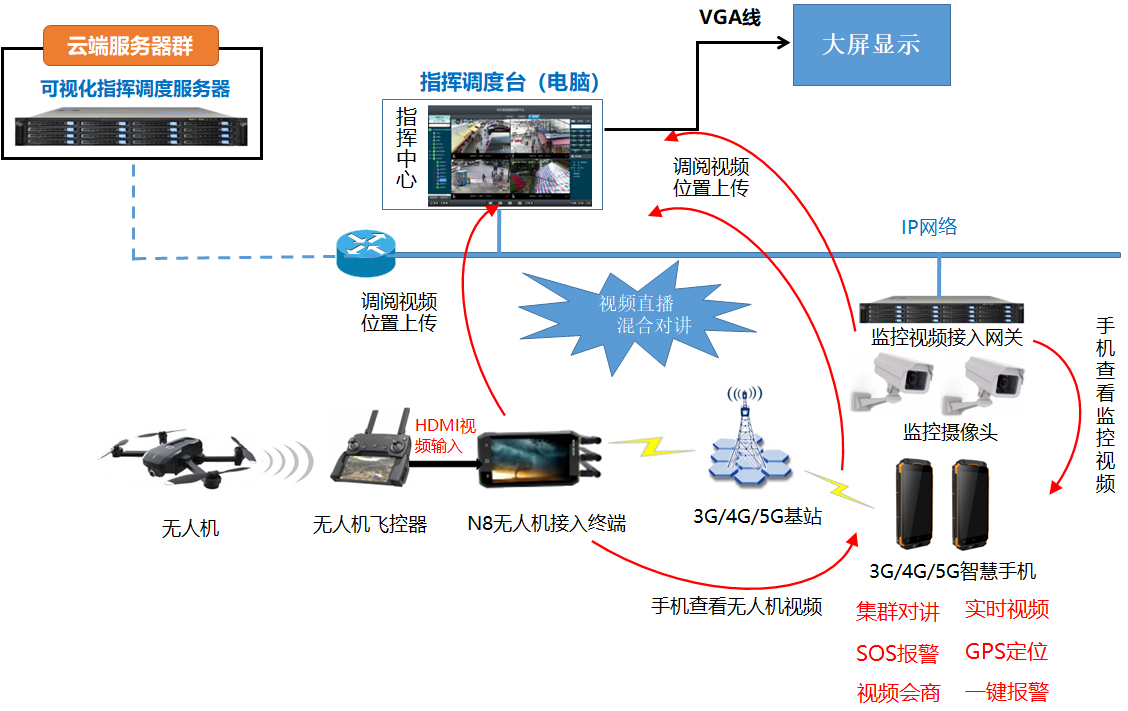

融合通信系统可以接入无人机视频，通过支持HDMI安卓系统的智能终端接入无人机视频，实现无人机飞控器定位，以及指挥调度台与无人机飞控器操作员的双向语音通信。

3.1.5.7.视频会议接入

通过标准SIP协议与MCU对接

系统通过标准SIP协议与视频会议系统MCU对接后，MCU发起视频会议，指挥调度系统发起会议，MCU通过拨打指挥调度系统的调度中心号码或指挥调度系统拨打视频会议系统会场号，实现双方会场打通。

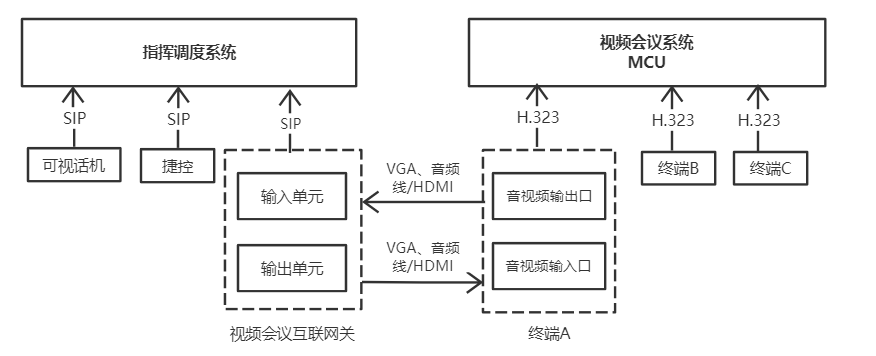

标准SIP协议对接示意图

通过背靠背的方式与视频会议终端对接

若视频会议系统不支持标准协议时，系统可才采用视频会议互联网关，与视频视频会议系统下的视频会议终端对接。

MCU发起视频会议，将终端A加入会场；指挥调度系统发起会议，将视频会议互联网关加入会场，实现双方会场互通。此时在MCU的会场中，看到的终端A的音视频画面是来自视频会议互联网关（视频会议互联网关的音视频流由指挥调度系统控制）；在指挥调度系统的会场中，看到的视频会议互联网关的音视频画面是来自终端A（终端A的音视频流由MCU推给终端A）。

背靠背方式对接示意图

3.1.5.8.短信接入

系统具备短信功能,可实现包括：发送短信、分批发送、保存草稿、短信回执、短信群发状态与重发、新消息提示、短信模块编辑等。

3.2.一体化便携融合通信作站单元

3.2.1.总体概述

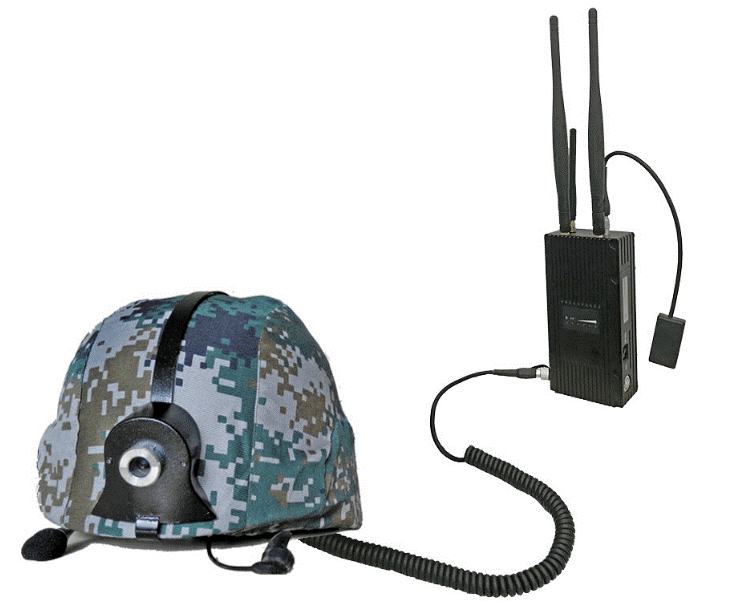

一体化便携融合通信作站单兵包括MESH便携式无线应急传输设备，组建应急无线网络，实现前端救援现场与后端指挥中心单向视频、双向语音功能。可实现MESH自组网功能，适应各种网络环境。

3.2.2.主要功能

无线单兵通讯系统能够将事故现场的音、视频及时回传到指挥中心并显示到指挥主机电脑屏幕上，以便指挥调度人员了解事故情况并及时组织救援。实现前方人员与指挥人员双向语音通信。

（1）移动性强。该系统是可移动的便携设备，要求在任意地方可实现开箱即用，布置简单，自带电源，机动性强。

（2）实现位于指挥中心人员与救援人员之间的双向语音通信，方便指挥调度。

（3）操作维护简单易用，中继(接力)点可灵活设置,便于部署,自动连接。

（4）采用模块化设计,并配备专用便携箱。

3.2.3.技术指标

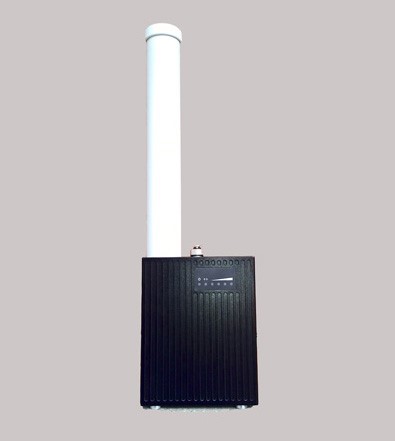

3.2.3.1.无线单兵通讯系统中继装备

3.3.部署设计

3.3.1.指挥中心机房部署设计

在核心机房部署多媒体指挥调度服务器、视频会议服务器、监控视频接入网关、存储服务器、语音网关、中继网关等，作为汇接局，安装于中心机房内。

3.3.2.指挥中心部署设计

在指挥中心部署多媒体指挥调度台、桌面式可视化话机。

3.3.3.现场指挥部设计

在救援现场部署一体化便携融合指挥单元。现场工作人员携带MESH单兵进行救援。

3.4.二次开发支持

系统的全部功能均可对第三方开放，对于实时多媒体通信能力，系统提供SDK供第三方进行二次开发，对于配置管理和数据查询等WEB服务，系统提供HTTP接口供第三方进行二次开发。

通过系统的API接口，用户可以根据自己的业务需求进行二次开发，能够与数据库等系统互联，让语音调度系统嵌入到客户的业务流程中，实现数据自动处理，业务和通信协同工作。

4.系统安全

4.1.安全访问

系统通常与行业业务系统一同部署，因此系统的安全访问需与行业业务系统一并考虑，系统支持防火墙、VPN等安全网关的部署，客户可为系统部署通用的安全访问方案。

在业务层面，系统具备完善的用户登录认证机制，首先，系统通过将用户与专网智能终端硬件标识IMEI、SIM卡标识ICCID绑定来确保用户的合法性。其次，系统中不存储用户密码明文，只存储密码散列值，在用户登录的通信过程中也仅传输密码散列值，从根本上杜绝密码的泄露。

4.2.安全传输

对于有加密通信需求的用户，系统可根据客户需求支持对语音，数据通信进行加密，满足应急管理局等行业对数据安全的要求。

5.关键技术

多业务、多媒体融合通信和系统分布式部署是行业调度通信中始终存在的挑战，直接决定调度系统的易用性、场景适应性和可扩展性的好坏。系统在研发之初确立了基于软交换进行系统构建的技术方向，从而为系统的持续演进和业务功能的平滑升级奠定了基础。

5.1.先进的VoIP融合通信架构

系统的研发始于ITU确立NGN（下一代网络）的定义之后不久，在通信调度领域率先采用了NGN九大支撑技术（1. IPv6；2. 光纤高速传输；3. 光交换与智能光网；4. 宽带接入；5. 城域网；6. 软交换；7. 3G和后3G移动通信系统；8. IP终端；9. 网络安全）之一的软交换技术，基于新的网络分层模型(接入与传送层、媒体层、控制层与网络服务层四层)，从而对各种功能作不同程度的集成，把它们分离开来，通过SIP、RTP、RTCP、RTSP等协议，非常灵活地将业务传送协议和控制协议结合起来，实现业务融合和业务转移，非常适用于不同网络并存互通的需要，实现了通信调度功能从单纯的话音调度向多媒体多业务融合调度的升级演进。

5.2.简捷高效的应用通信协议HMP

HMP是开发的私有协议，用于调度机和调度台之间的连接和应用通信控制。

HMP基于快速的UDP协议，并扩展了重传、心跳、确认等机制，不仅保证了可靠性，而且大大提高了响应速度，为系统完成实时多媒体通信业务的控制提供了协议保障

5.3.先进的音视频处理技术

在音视频编码方面，系统选用OPUS、H.264等业界先进的高效压缩编码技术，在保证媒体质量的同时，大大降低了对传输带宽的要求。

在音视频媒体处理方面，系统采用自主研发的语音引擎，提供从PCM到IP和从IP到PCM的双向全程语音处理能力。语音引擎提供的能力包括：

在应用层面，系统对坏帧隐藏、抗抖动处理、VAD（语音激活检测）、主动降噪和语音增强技术的运用和进一步优化，使系统的音视频质量有了进一步提高。

5.4.实时媒体传输技术

针对无线通信网络信号的不稳定性，系统采用网络智能嗅探（Snooping）技术，通过对网络质量的探测和智能分析，及时对网络带宽陡降等情况进行预警，实时调整调整音视频编码速率，达到音视频传输自动适配网络带宽的效果，有效地改善弱信号网络条件下的音视频通信质量

6.指挥中心融合通信平台设备

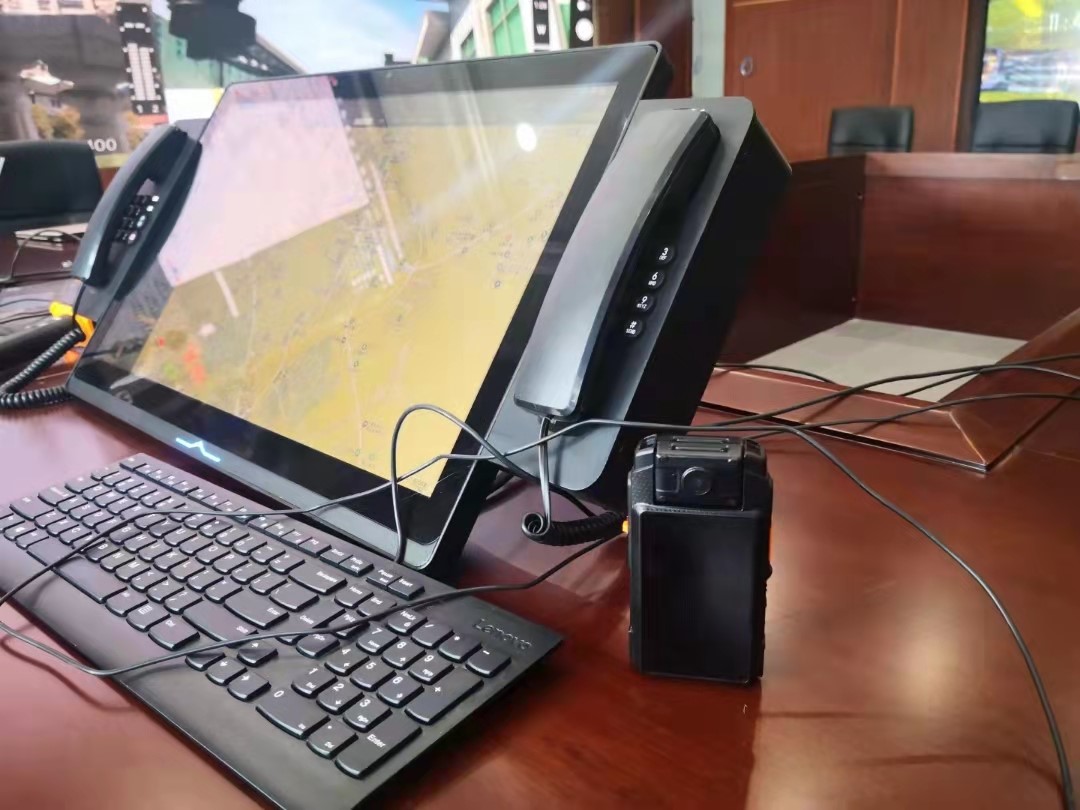

6.1.多媒体指挥调度台

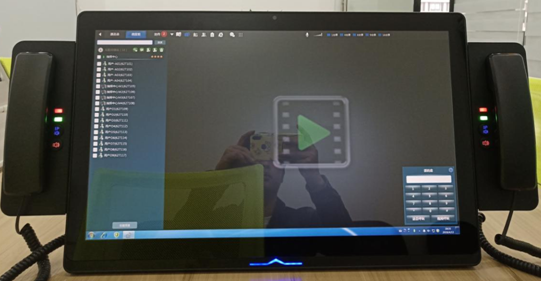

采用23英寸LCD工业级触摸屏作为载体，造型美观大方，用手指直接在屏幕上触摸点击拨号呼叫或查看设备运行情况，支持10点触控操作、全手势操作模式及全角度调节，含双手柄。与调度服务器配合，集语音、视频、数据通信调度于一体。

6.2.指挥调度服务器

指挥调度服务器需采用19英寸标准机箱结构通用服务器，内置多媒体指挥调度系统软件，包含可视化单兵调度系统和融合通信系统，以及存储。

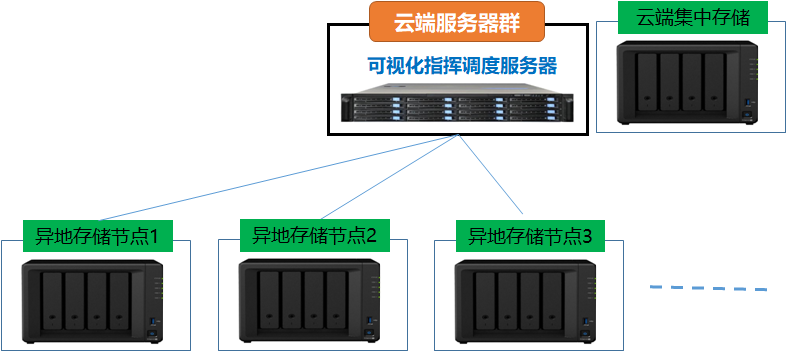

可集中外挂NAS存储服务器，也可以提供异地存储服务器节点服务。

服务器配置要求根据具体容量再做选择。

6.3.监控视频接入网关

监控视频接入网关采用19英寸标准机箱结构通用服务器，内置监控视频接入网关系统软件。服务器配置要求根据具体容量再做选择。

6.4.窄带对讲接入网关

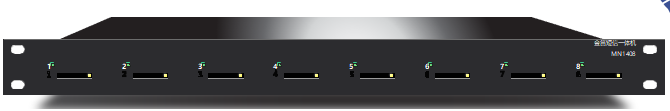

窄带对讲接入网关是一款功能强大的语音接入设备，19英寸标准机架式设备，单台网关要求提供1路对讲接口。可以对接传统的模拟集群、数字集群系统的同时连接公网对讲终端。将公网对讲与现有的模拟集群、数字集群进行互通，方便用户使用，网关针对传统集群和公网集群的特点专门制定了控制信令格式，对不同环境下的音频信号进行分析和处理，达到两系统无间断互通的同时保证清晰的语音质量，做到让用户随时可在任何网络环境下使用

网关采用电信级产品设计方案，有着强大组网能力和声音处理能力，采用微电脑芯片技术及电子开关技术，各路控制相互独立，切入，切出音频信号操作灵敏，可实现多较语音同时接入。

设备提供1路接口，采用专业插头，配置专业对讲机控制线缆，兼容摩托罗拉、建伍等主流对讲手台和车载电台，兼容市场主流公网对讲POC手机。

6.5.广播/音频接入网关

广播/音频网关是一款功能强大的语音接入设备，方便电话会议与会议室音响调音台系统对接，实现电话会议的收、扩音通过电话线路传输，满足不同行业的电视电话会议应用需求，保障清晰的语音质量，强大的电话接入控制能力。AGW不但支持PSTN接入还支持SIP线路注册是对高可靠性有需求的会议室应用项目首选。

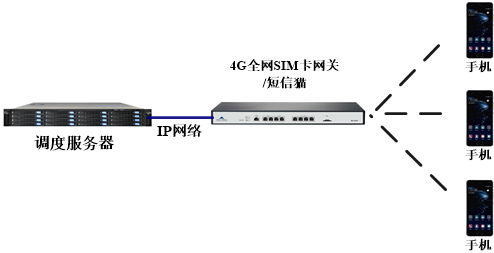

6.6.短信网关

6.7.电话语音网关

一款多通道高接入型网关，为小型企业，家庭式办公，远程办公室和多分支企业提供了一个低成本，操作简单的IP语音解决方案。FXSFXO混合模拟网关具备断电和断网逃生功能，与传统模拟PBX时更加灵活，使用更加方便，为传统语音向IP语音过渡提供可靠保障。支持8个FXOFXS语音接口，用于连接传统电信运营商电话线或模拟PBX。

7.一体化便携融合通信作站单元设备

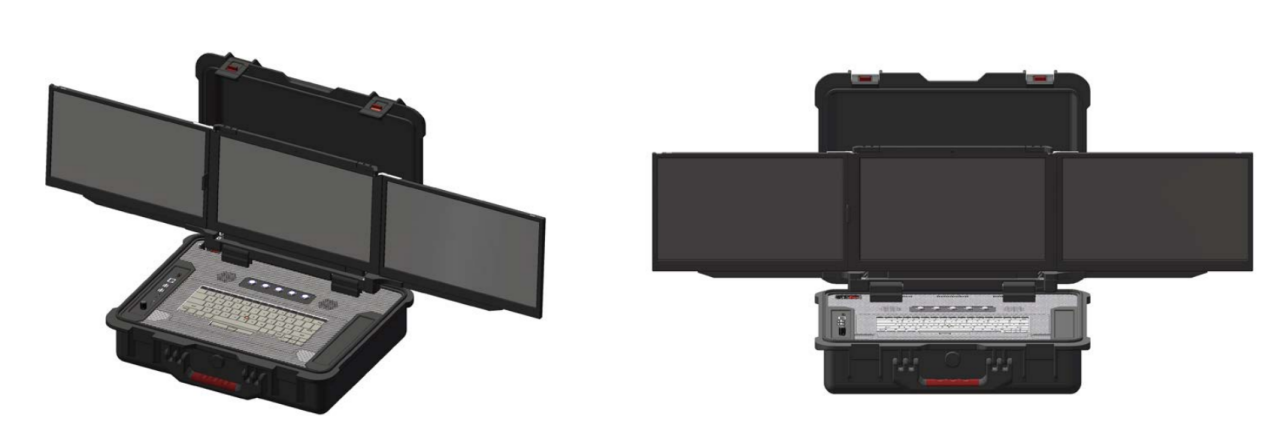

7.1.一体化便携融合通信指挥箱
